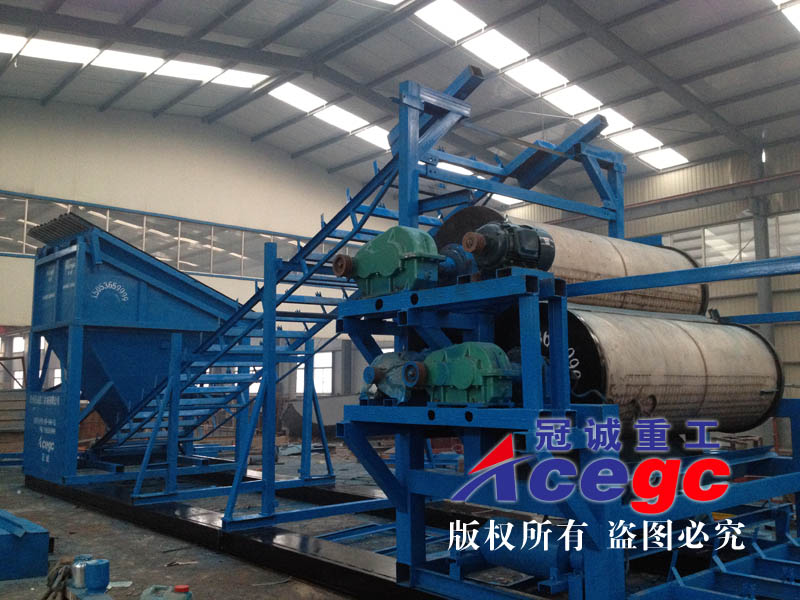

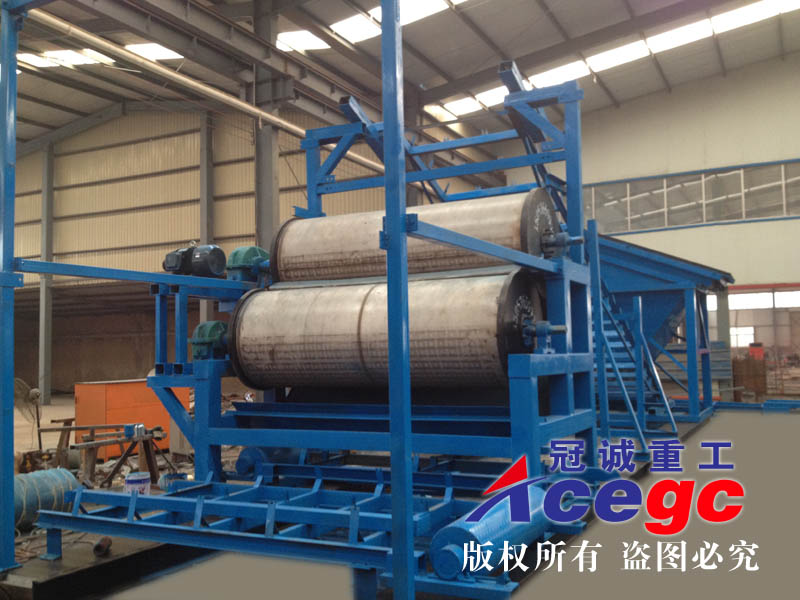

臥式雙磁輥干選機結構特征：
臥式雙磁輥干選機主要由永磁滾筒、調整機構、槽體、減速機、電機、進礦箱、精礦箱、機架等部分組成。
1.永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。
2..圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐與軸上，圓筒與磁系的距離不大于4mm。
3.傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接，帶動圓筒轉動。
4.槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。
5.臥式雙磁輥干選機機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。
6.磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。
7.進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。
8.精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
